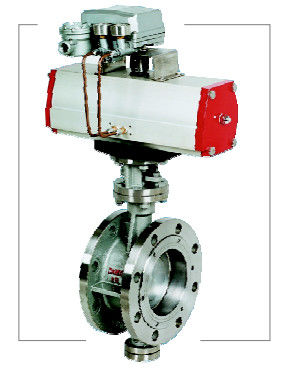

Клапан-бабочка

применение

Серию клапан-бабочек можно приложить к еде, напитку, медицине, химической промышленности, промышленной водоочистке охраны окружающей среды, высокому зданию, водоснабжению, дренажу и газу, etc.used для начала или для того чтобы остановить или отрегулировать среднего количества подачи, основных функций структуры.

Конструктивные особенности продуктов

1, простая структура, небольшой том, облегченный, небольшой размер установки.

2, имеющ 2 вида материала уплотнения: мягкий и трудный, смогите быть использовано в различных условиях труда, с хорошим герметизирующ представление. и длинный жизненный период.

3, клапан-бабочка Анти--огня конструированная структурой могут предотвратить theexpanding случайного огня, как только мягкое герметизируя поврежденное место клапана огня задвижек клапан-бабочки и, кольцо уплотнения нержавеющей стали передаст игра для того чтобы сделать клапан-бабочку держать аварийный герметизировать,

4, в состоянии клапан-бабочки полно раскрыли, она имеет меньшее акустическое омическое сопротивление, и в состоянии клапан-бабочки частично раскрыл, количество подачи смогите быть проконтролировано обидчиво.

5, небольшая деятельность крутящего момента на ведущем вале, простых и быстрых

Герметизируя анализ принципа

1. Герметизируя принцип одиночного клапана ексцентрика buttertly

Как центр гирации af диск (центр шпинделя клапана) и герметизируя раздел диска настроены в ексцентрике (a), ем делают герметизируя раздел диска постепенно отдельный от герметизируя раздела места клапана в courseof раскрывая клапан-бабочку, когда диск вращается к 20°-25°, герметизируя раздел диска совершенно затормозят далеко от герметизируя раздела места клапана, и когда совершенно раскрытый, зазор x будет сформирован в 2 герметизируя уменшениях разделов, thusmakingtherelativemechanicalwear и штранг-прессования между герметизируя разделом 2, и обеспечить уплотнение клапан-бабочки.

принцип запечатывания 2.The двойной эксцентричной клапан-бабочки уплотнения

Как делать центр гирации диска (центра valvespindle) сформировать поляризацию в размере (b) с центральной линией куста клапана, основанной на одиночной эксцентричной клапан-бабочке, которая делает thesealing раздел из тарельчатого тормоза далеко от герметизируя раздела места клапана быстрый чем одиночные эксцентричные coes клапан-бабочки уплотнения, в процессе открытия клапан-бабочки, когда диск вращается к 8°~12°, thesealing раздел диска совершенно затормозит далеко от герметизируя раздела места клапана и когда совершенно раскрытый. более большой зазор y будет сформирован в 2 герметизируя разделах. Дизайн этого вида клапан-бабочки может значительно уменьшить механический износ и штранг-прессование и деформацию, и улучшает больше герметизируя представление клапан-бабочки.

принцип запечатывания 3.The эксцентричной клапан-бабочки 3

Как делать центральной линией формы места клапана inangle b поляризации с центральной линией куста клапана, основанной на двойной эксцентричной клапан-бабочке, которая делает герметизируя раздел discimmediately тормоза далеко от герметизируя раздела места клапана в момент отверстия, и контактировать герметизируя раздел места клапана в момент закрывать, в течение открытия и заключительный, когда совершенно раскрытый, зазор y такие же к двойному клапану ексцентрика sealbutterfly будет сформирован в 2 герметизируя разделах. Дизайн этого вида клапан-бабочки может совершенно извлечь носку и царапину mechanicaI между twosealing разделом, и значительно улучшить герметизируя представление и жизненный период клапан-бабочки.

принцип запечатывания 4.The различной эксцентричной клапан-бабочки уплотнения

Уникальная особенность различного клапана ексцентрика buttertly вал ручки thevalve для installationof диск, со структурой стиля 3-частей. 2 части с концентрическим валом, handleinthree-partsstyle клапана, butthecentral линия среднего вала дистанционирование оси далеко от линии shalt обеих сторон, и thedisc установлено в часть среднего вала. Эта эксцентричная структура может сделать диск в типе двойного ексцентрика на situationof полно раскрыла, но в одиночном эксцентричном типе когда диск вращан. Причаливая заключительный, диск двинет расстояние к thesealing коническому сечению, и герметизируя раздел места диска и клапана в надежности проведения запечатывания, из-за функции эксцентрикового вала.
