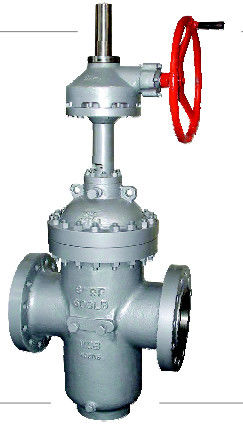

Высокая запорная заслонка плоской плиты давления для Discharging конец фланца DIN 3352 GS-C25 DN700 PN100 шлака

запорная заслонка Плоск-плиты

Конструктивные особенности продуктов

●Бросьте и структуры сварки 2 с телом

●Кольцо места использует плавая структуру кольца места с загерметизированным кольцом o-уплотнения и пре-затягивая сила приложила для того чтобы иметь вход и двойн-путь outiot загерметизировал; и момент открыт-конца с этой структурой 1/2 которое общих клапанов только, способных слегка открытых и близких клапанов

●Кольцо места использует герметизируя inlald с PTFE, настолько hasclual уплотнения стороны PTFE к металлу и металл к металлу, сторона запечатывания PTFE также действует как извлекать грязь на диске клина.

●Для клапана с металлом к уплотнению металла, инжектор тавота вне его, получают, что в герметизируя сторону через инжектор и кольцо места имеет тавот клапан до нулевой утечки.

●Диск клина клапана с отверстием проводника подачи всегда с герметизируя стороной приспособлен ли полностью открытый или полностью близкое состояние для того чтобы иметь герметизируя сторону защищенную без сразу быть выветренным средством для того чтобы продлить продолжительность,

●Когда полно раскрытый, канал клапана ровен и линейный, с коэффициентом весьма небольшой подачи сопротивляясь и никакой потерей давления, и трубопроводом смогите быть очищено с волос-шариком через его.

●Этому клапану использует пакуя структуру со способностью само-уплотнения, не нужна никакая постоянн регулировка, особенности очень освещают открытое и близкую и надежное уплотнение. Помогая герметизируя структура injoction groase набор в упаковке для того чтобы иметь герметизируя представление совершенно надежное и получать истинную нулевую утечку, устанавливая проблема для thepacking место всеобщих клапанов для того чтобы быть самой легкой утечкой наружу.

●Автоматическое удаление высокого давления во внутренней полости wtlen клапан около закрыть (см. диаграмму принципа работы для деталей) для обеспечения безопасности.

●Полностью загерметизированная структура выходит хорошее защитное свойство, соответствующее для требования 24-часовой обязанности.

●Штанга или смотровое окно индикации установили с клапаном для того чтобы показать условие открыт-конца.

●Принцип деятельности

1, с равным давлением повсеместно в клапан (и ворота в закрытой позиции), и начальное уплотнение (1) сформированы с поднятым кольцом PTFE на сторонах мест. (Мест-вставки очищают обе стороны ворот каждый раз раскрыт или закрыт клапан)

2, по мере того как давление в магистрали (2) приложено к valve.it не будут действовать на воротах, принуждая их против кольца PTFE на идущем дальше по потоку месте, обжимая его до места против стального места. Таким образом, двустороннее уплотнение сформировано… во-первых, уплотнению PTFE-к-металла; после этого, металл-к-металл. Seatis также принудили твердо в свой гнездо. Колцеобразное уплотнение (3) предотвращает любую идущую дальше по потоку подачу в этот момент.

3, уплотнение в верхней части потока обеспечены когда давление полости клапана кровоточено. Это причинено силой давления в магистрали действуя против места в верхней части потока (4) двигая место против ворот и обеспечивая плотное PTFE-к уплотнению металла в этот момент. На таком же колцеобразном уплотнении time.the (5) формирует плотное уплотнение с гнездом места.

4, клапан автоматически сбрасывают чрезмерного давления полости клапана. Когда давление полости клапана превышает давление в магистрали… от таких причин как тепловое расширение… место в верхней части потока принуждается назад в свой гнездо и excesspressure в полости клапана кровоточено между местом и воротами в линию.
